Установка пневмосистемы на Фольксваген Крафтер

Установка пневмосистемы на Фольксваген Крафтер

В этой статье мы расскажем вам о том, как установить пневмосистему усиления подвески INTRAK самостоятельно.
Монтаж системы рассмотрим на примере базового комплекта IN.070.100 для усиления подвески автомобиля VOLKSWAGEN Crafter последнего поколения.
В большинстве случаев при монтаже пневмосистем INTRAK можно обойтись без подъёмника – будет достаточно смотровой ямы.
Наши комплекты усиления подвески полностью готовы к самостоятельному монтажу и укомплектованы всеми необходимыми элементами и крепежом.
Итак, приступаем. Начинаем с правой стороны.

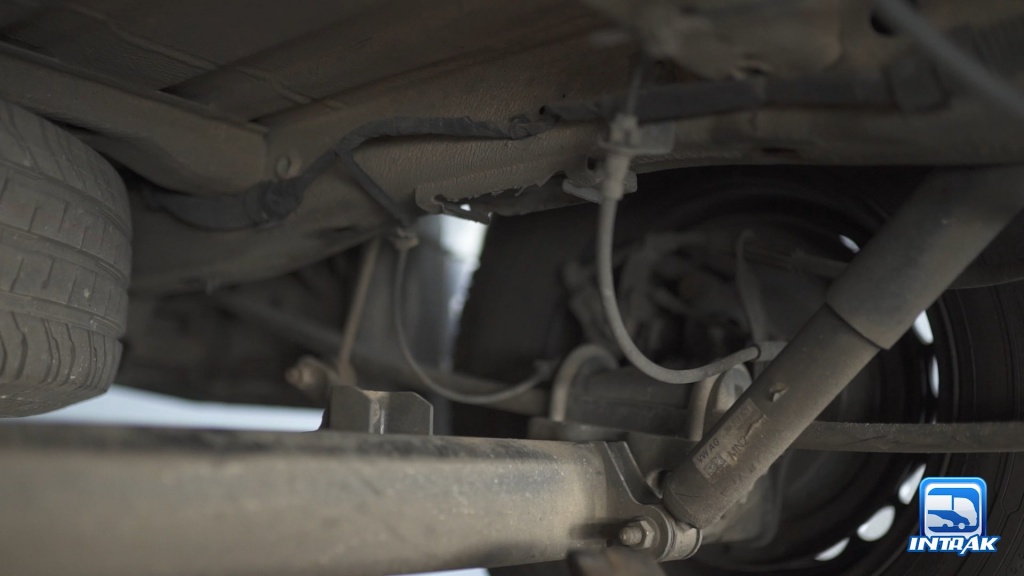

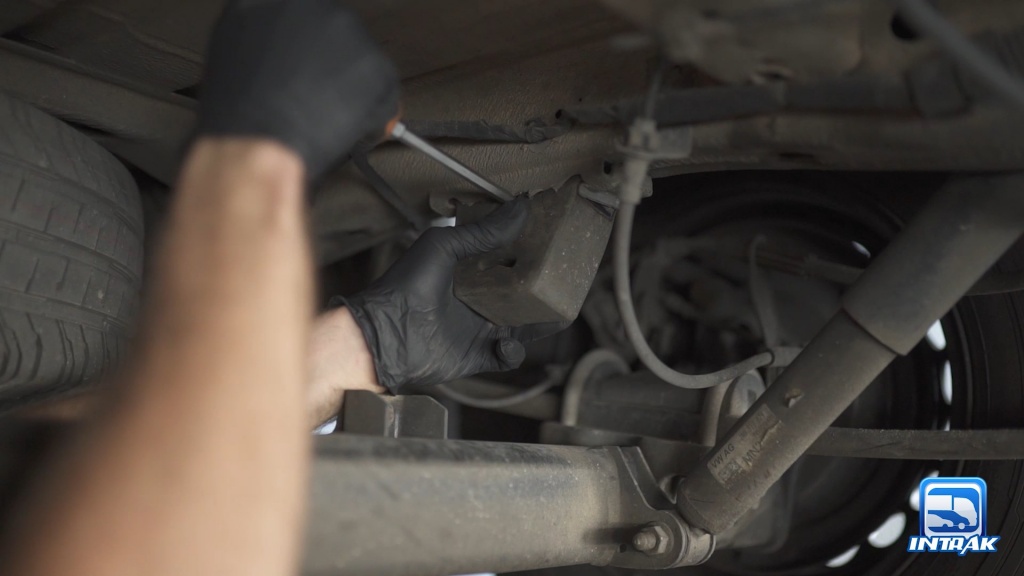

Комплект пневмоподвески для Фольксваген Крафтер устанавливается на место заводского отбойника, поэтому первым делом демонтируем его.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер
При необходимости место крепления пневмоподушки зачищаем от грязи.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

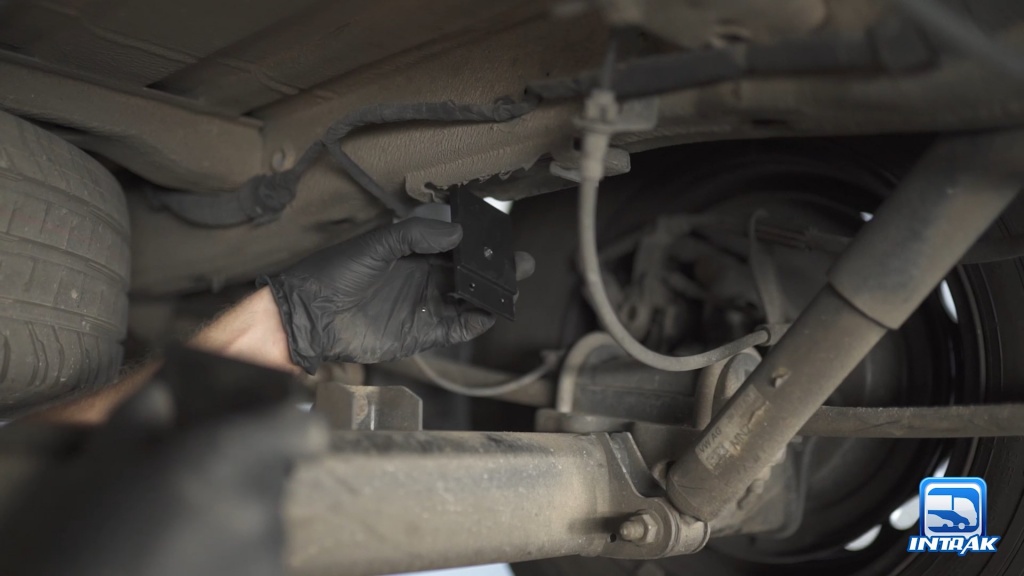

В посадочное место отбойника вставляем проставку, состоящую из двух половинок.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

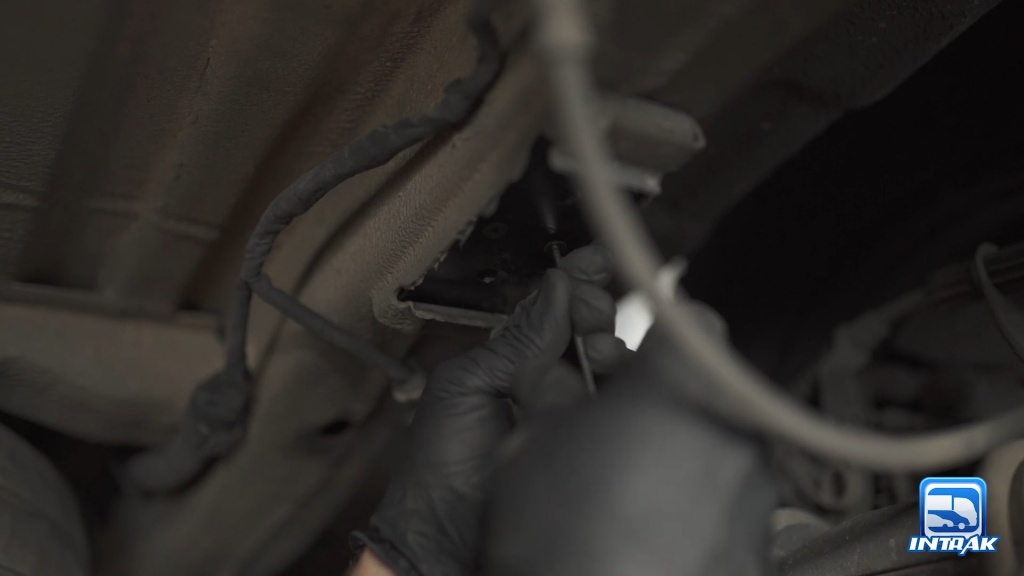

Соединяем их внутри и прижимаем к лонжерону двумя винтами при помощи шестигранника.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

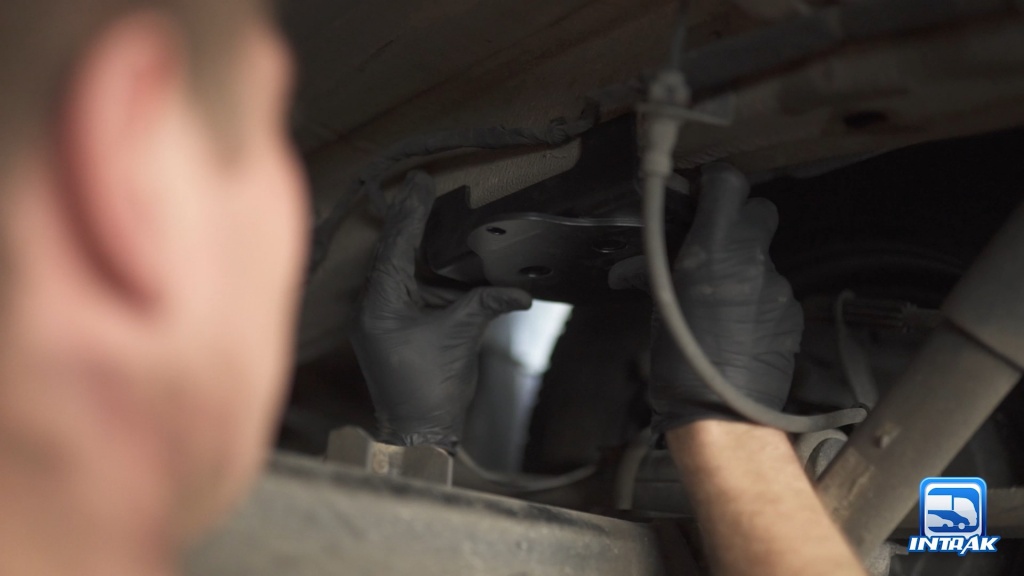

Устанавливаем верхний фланец на лонжерон.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер
Двумя винтами соединяем его с проставкой при помощи шестигранника.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

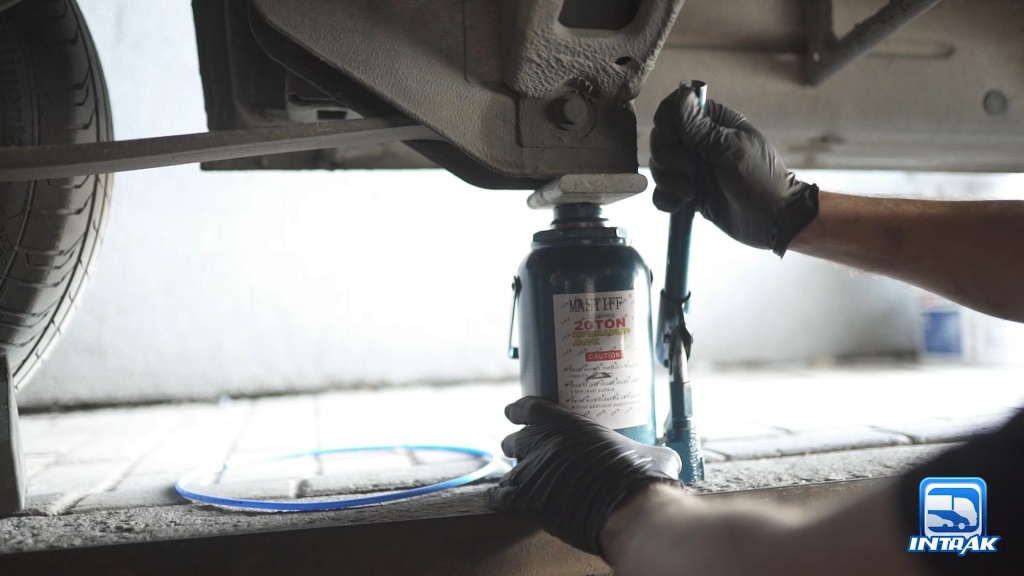

Приподнимаем заднюю часть автомобиля для того, чтобы вставить пневмоподушку.
Внимание! В целях вашей безопасности и предотвращения деформации кузова, домкрат располагаем под рессорной опорой на лонжероне!
Чем больше места между задней балкой и лонжероном - тем лучше.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

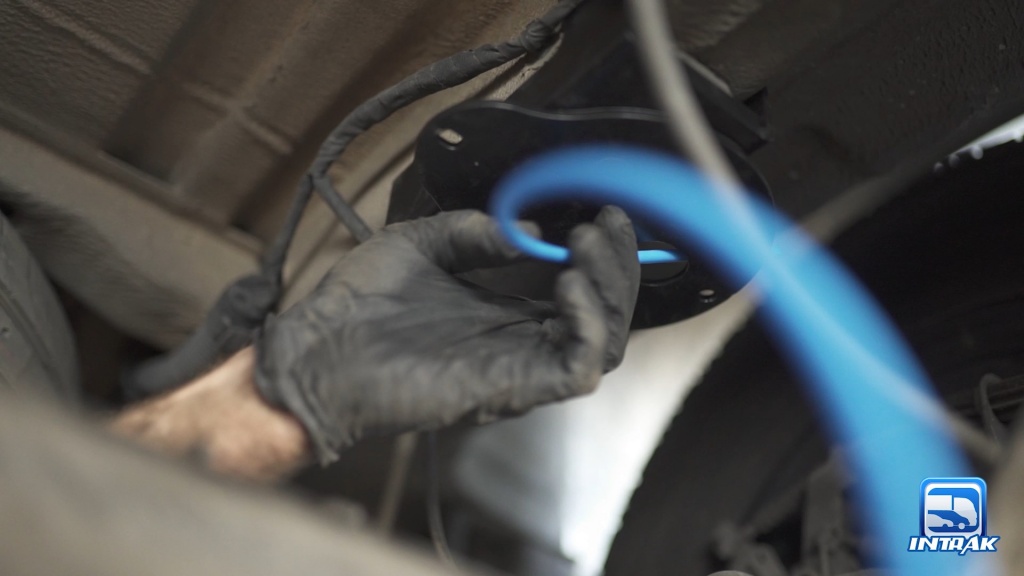

Протягиваем полипропиленовую пневматическую трубку 6/4.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер
Прикручиваем винтами верхнюю и нижнюю "тарелки" к пневмоподушке.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

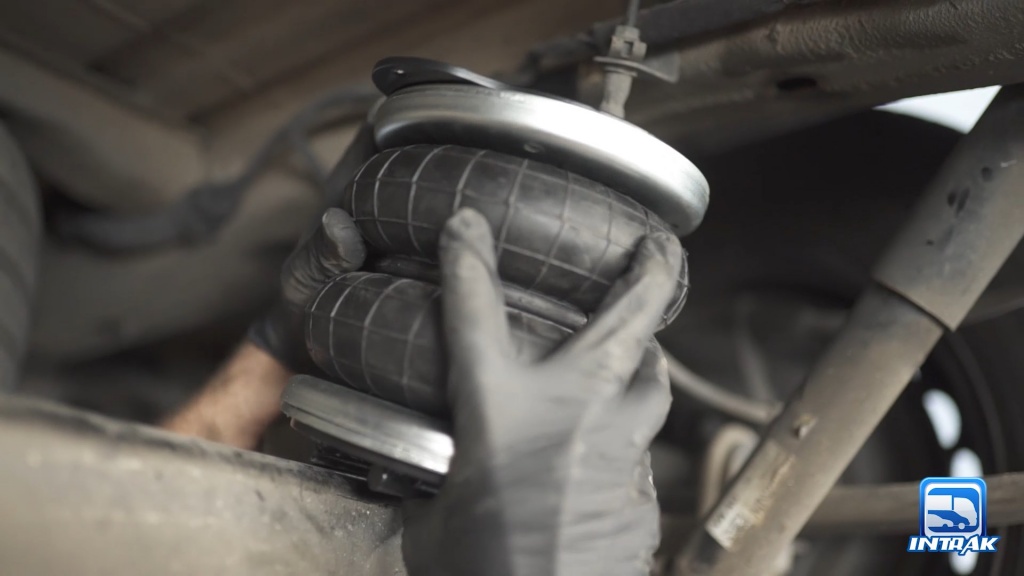

Подключаем воздушную магистраль к фитингу в верхней части подушки и вставляем всю эту конструкцию на место отбойника.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

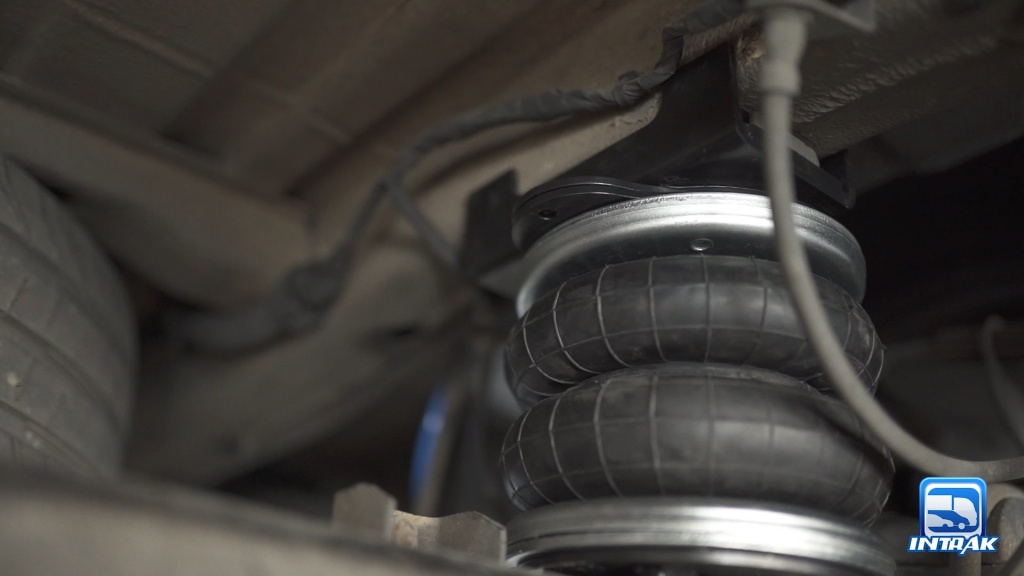

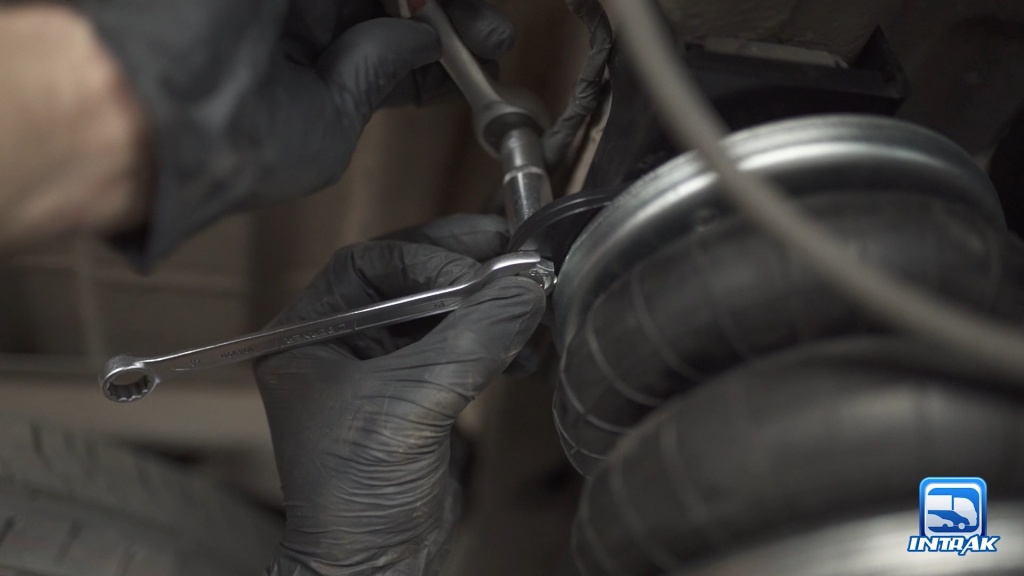

При помощи трещотки и рожкового ключа на 12 затягиваем болты крепления верхнего фланца к пневмоподушке.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

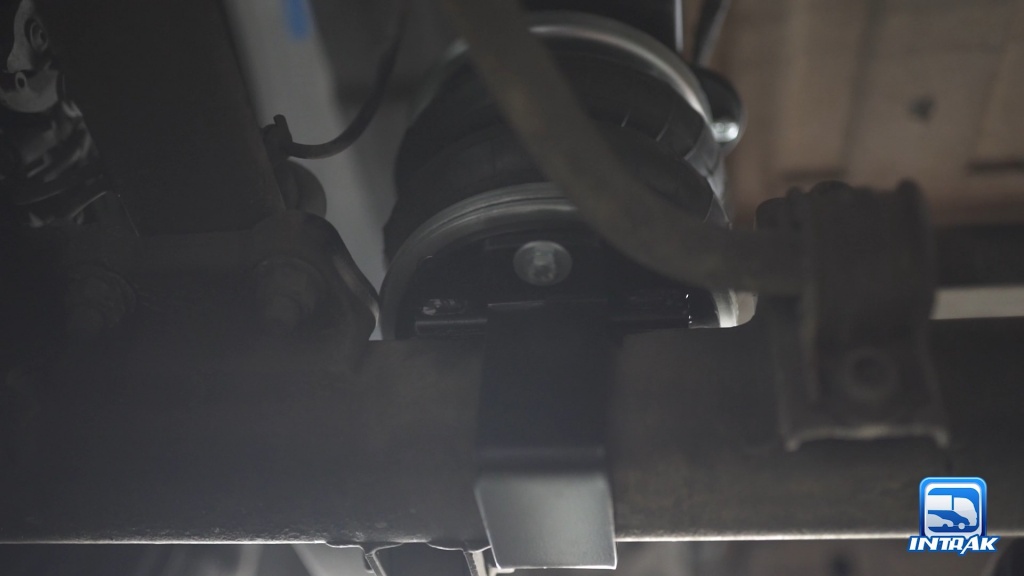

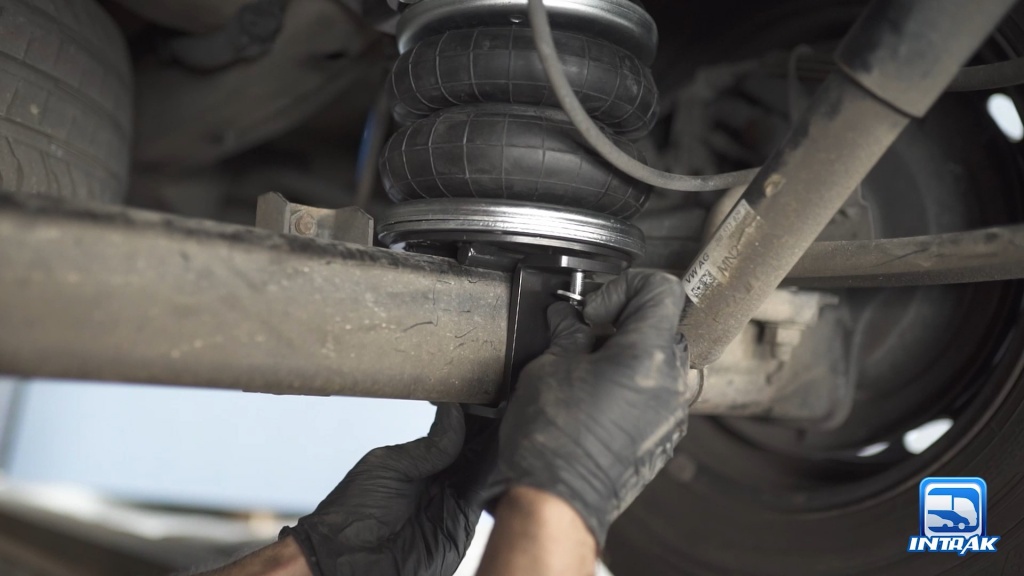

Так же поступаем и с нижним её креплением.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер
Повторяем те же действия и с левой стороны.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер

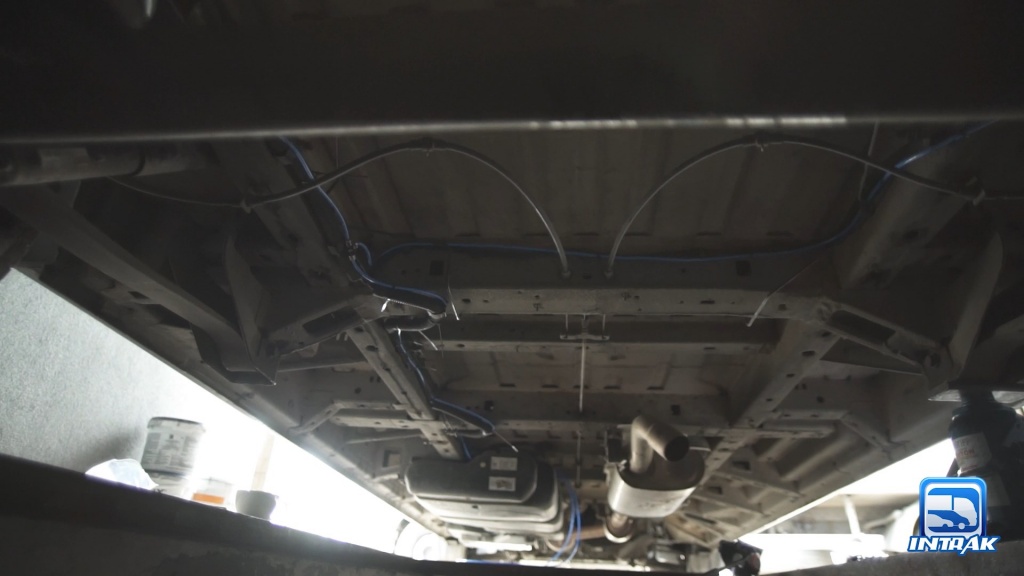

Укладываем пневмотрубки под кузовом и заводим их в кабину.

Установка пневмосистемы усиления подвески INTRAK на Фольксваген Крафтер
На этом монтаж пневмосистемы усиления подвески можно считать завершённым. Как видите, в раме ничего сверлить не пришлось – всё вставляется в заводские отверстия либо крепится к штатным элементам кузова при помощи пластиковых хомутов.
Останется только подключить пневмотрубки к панели упраления в кабине автомобиля, предварительно выбрав место, где её расположить.
Для управления воздухом была использована панель управления давлением типа IN.100: конец каждой магистрали запрессован штуцером с золотником, позволяющим подкачивать воздух обычным насосом или автомобильным компрессором. Сброс воздуха производится вручную.
С полным ассортиментом элементов управления давлением можно ознакомиться в нашем каталоге.
